一.功能描述
1 電能計量功能
本款電能表有12路。每1路獨立具有組合有功電能計量功能，并且能存儲其數據。每路可以單獨一戶為單位顯示，也可2-3路存儲數據的電量及金額合計后，以戶為單位顯示。
2 遠程通斷功能
可通過遠程強制給其中任意用戶供電和斷電功能。當用戶表里的剩余金額低于設置的報警金額時會自動拉閘，此時發送合閘命令可以給用戶送電。當用戶的剩余金額大于0時，發送拉閘命令，電表立即響應，給用戶停電。
3 售電功能
本款表有兩種購電方式：遠程購電和IC卡購電。
當遠程485遠程購電未成功時，可用IC卡補充購電，防止漏買，重復買情況發生。兩種購電模式不沖突。
4 通訊功能
標配1路RS485通訊接口
5 惡性負載功能
本款電能表十二路皆具備阻性負載識別功能，以防偷接電。當其中一路功率超過設置的最大閥值時，電表拉閘斷電。此時需由計算機遠程控制合閘，且其他幾路不受影響。
6 費率、時段功能
具有兩套費率時段表，可在約定的時刻自動轉換；每套時段表表支持4個費率、8個時段。
具有日歷、時鐘，全年可設置2個時區，在24h內可以任意編程8個時段；時段的最小間隔為15min；時段可跨越零點設置。
支持通過紅外、RS485通信接口修改時區表、時段表，并具有防止非授權人操作的安全措施。
二.技術參數
|
電壓輸入 |
額定電壓 |
3*220/380V |
|
參比頻率 |
50Hz |
|
|
電壓線路功耗 |
≤ 2W和5VA（靜態） |
|
|
電流輸入 |
輸入電流 |
5A |
|
啟動電流 |
0.002In (1級) |
|
|
電流線路功耗 |
＜2VA |
|
|
計量精度 |
有功 |
1級 |
|
無功 |
2級 |
|
|
測量性能 |
功率 |
±1% |
|
有效值 |
±1% |
|
|
溫度 |
±3℃ |
|
|
時鐘精度 |
0.5秒/天 |
|
|
通信 |
通訊 |
RS485：1200/2400/4800/9600bps |
|
通訊規約 |
DL/T645–2007 |
|
|
脈沖 |
脈沖常數 |
400imp/kWh |
三.外形及安裝

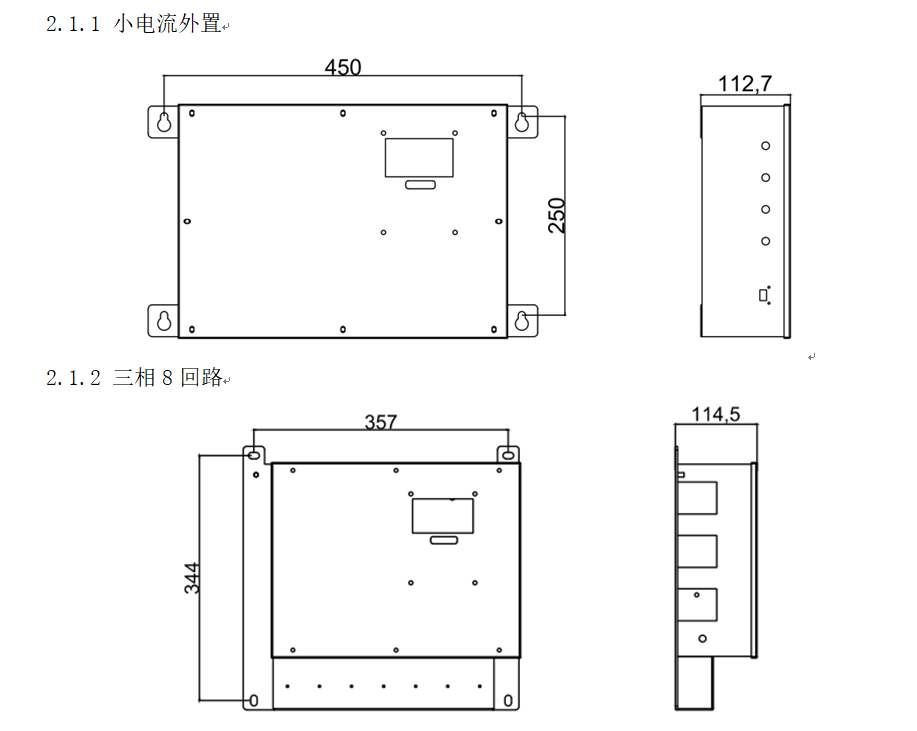

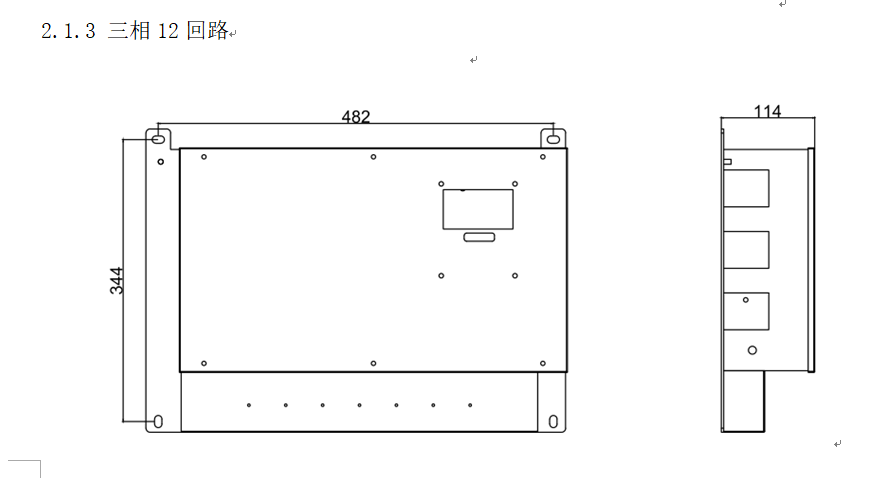

1 外形圖
450×250×112.7（mm）

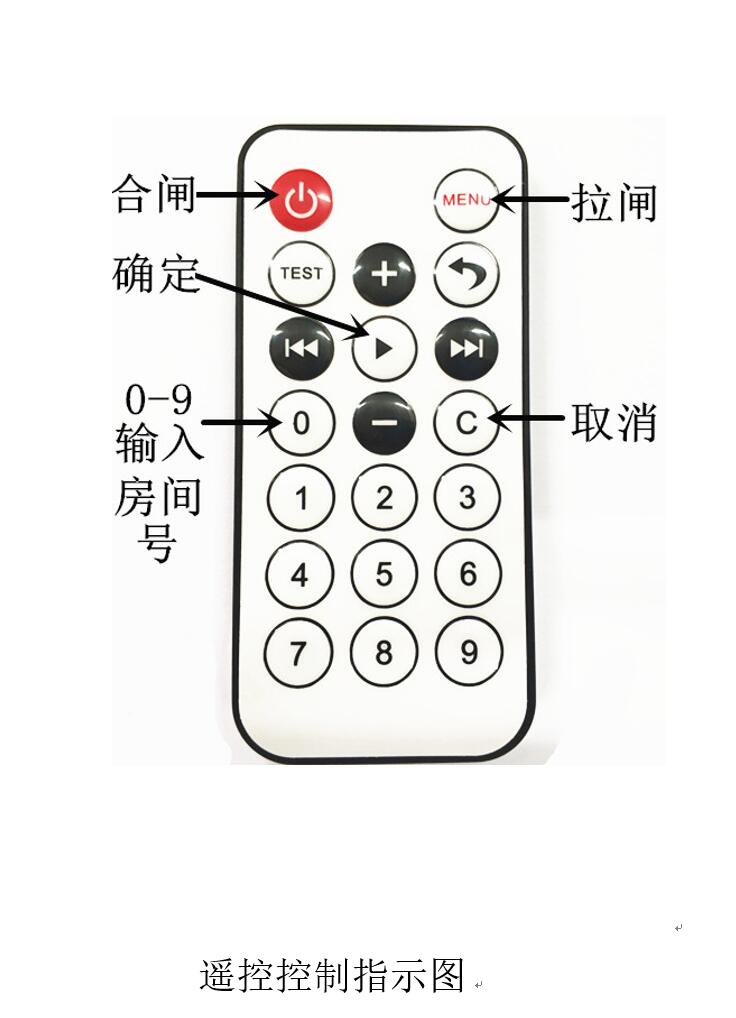

3 接口說明
|
小燈指示1 |
紅燈為1路脈沖燈，黃燈為1路拉閘報警燈 |
|
小燈指示2 |
紅燈為2路脈沖燈，黃燈為2路拉閘報警燈 |
|
以此類推 |
. |
|
小燈指示12 |
紅燈為12路脈沖燈，黃燈為12路拉閘報警燈 |
|
A |
三相時作為A相電壓輸入，單相時作為1,4,7,10路的電壓輸入接口 |
|
B |
三相時作為B相電壓輸入，單相時作為2,5,8,11路的電壓輸入接口 |
|
C |
三相時作為A相電壓輸入，單相時作為3,6,9,12路的電壓輸入接口 |
|
N |
N接口 |
|
接口1 |
1,路的輸出接口 |
|
接口2 |
2路的輸出接口 |
|
以此類推 |
. |
|
接口12 |
12路的輸出接口 |
|
485 B |
485 B 信號接口 |
|
485 A |
485 A 信號接口 |
4.安裝說明
安裝接線： 將多用戶表固定到表箱內。按照上圖所示的接線圖接線，最好用銅線或銅接線頭接入。
