一.功能描述
1、計量4路正向、反向有功電能，組合有功電能，四象限無功電能等；
2、測量4路電流、電壓、有功功率、無功功率、視在功率、功率因數等；
3、具有兩套費率時段表，可在約定的時刻自動轉換，每套時段表支持4個費率、8個時段；
4、可記錄電網異常事件并主動上報；
5、通訊功能：標配1路RS485通訊接口，選配Lora、GPRS、NB-Iot、4G任意一種
二.技術參數
|
電壓輸入 |
額定電壓 |
3*220/380V，3*100V |
|
參比頻率 |
50Hz |
|
|
電壓線路功耗 |
≤ 1W和3VA（靜態） |
|
|
電流輸入 |
輸入電流 |
5A，100A，200A，400A，600A |
|
啟動電流 |
0.004In (1級) |
|
|
電流線路功耗 |
＜1VA |
|
|
計量精度 |
有功 |
1級 |
|
無功 |
2級 |
|
|
測量性能 |
功率 |
±1% |
|
有效值 |
±0.5% |
|
|
時鐘精度 |
0.5秒/天 |
|
|
通信 |
通訊 |
RS485：2400bps 微功率無線：470MHz GPRS：900/1800MHz |
|
通訊規約 |
DL/T645–2007或MODEBUS |
|
|
脈沖 |
脈沖常數 |
6400imp/kWh ，400imp/kWh |
三.外形及安裝
1 外形圖
72*95*50mm
2 LED指示燈
|
A |
A相電壓失壓指示燈 |
|
B |
B相電壓失壓指示燈 |
|
C |
C相電壓失壓指示燈 |
|
跳閘 |
跳閘指示燈 |
|
有功 |
有功脈沖指示燈 |
|
通訊 |
通訊指示燈 |
|
紅外 |
紅外通訊口 |
3.安裝說明

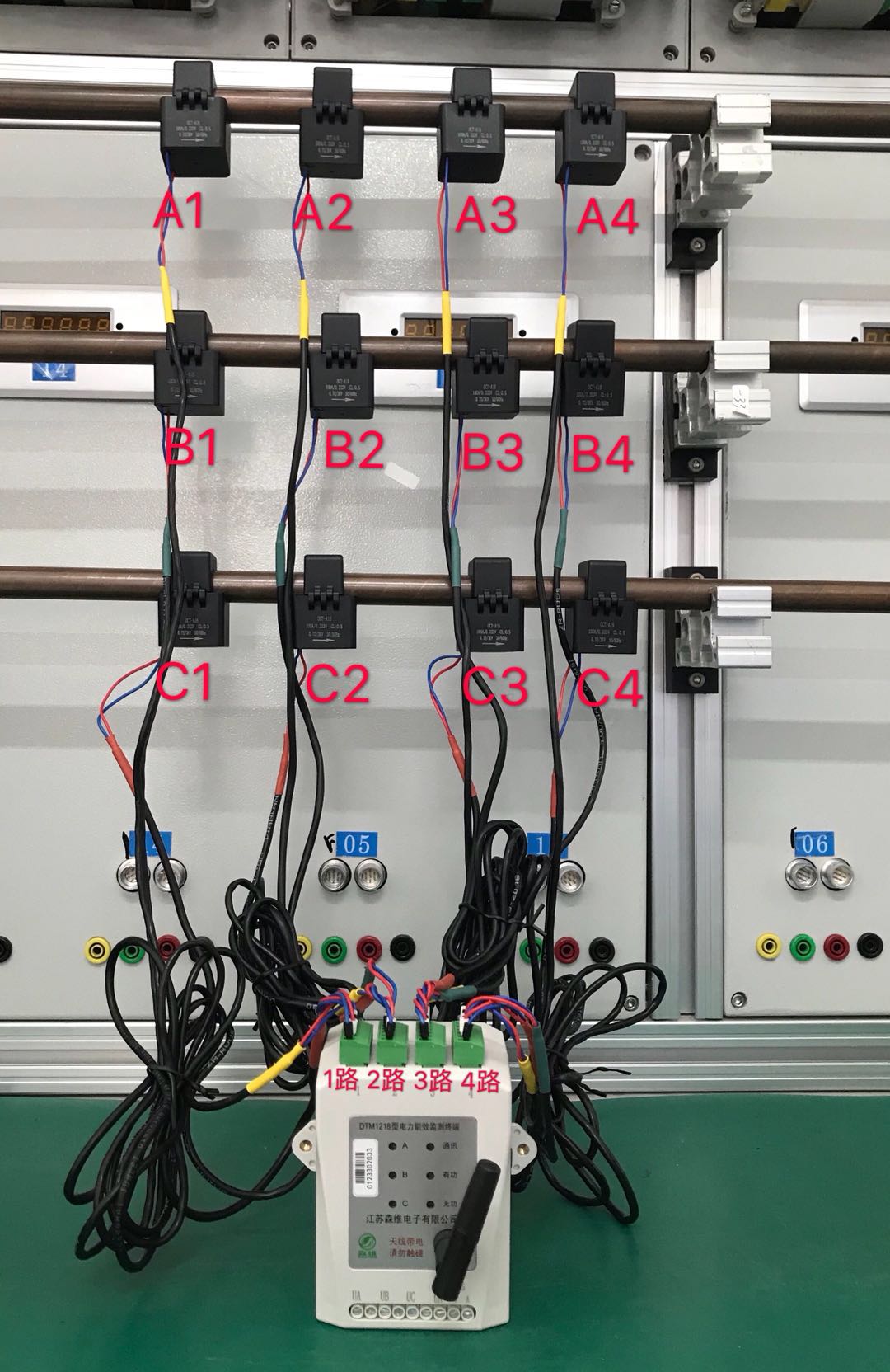

安裝接線： A、B、C三個開口式傳感器分別卡上A相、B相、C相電纜，同時A、B、C三相電壓從三相電纜接線端子取電，其他3路同上，即可完成安裝。
