一.功能描述
1 電能計量功能
|
名 稱 |
具體內容 |
|
組合有功電能 |
當前總、各費率電能 |
|
正向有功電能 |
當前總、各費率電能 |
|
反向有功電能 |
當前總、各費率電能 |
|
分相有功電能 |
當前A、B、C相正、反有功電能 |
|
組合無功1電能 |
當前總、各費率電能 |
|
組合無功2電能 |
當前總、各費率電能 |
2 測量功能
|
名 稱 |
具體內容 |
|
電流有效值 |
當前A、B、C |
|
電壓有效值 |
當前A、B、C |
|
瞬時功率 |
當前A、B、C、總 |
|
功率因數 |
當前A、B、C、總 |
|
最大需量 |
當前A、B、C、總 |
|
電纜溫度 |
當前A、B、C三相電纜溫度 |
3 費率、時段功能
具有兩套費率時段表，可在約定的時刻自動轉換；每套時段表表支持4個費率、8個時段。
具有日歷、時鐘，全年可設置2個時區，在24h內可以任意編程8個時段；時段的最小間隔為15min；時段可跨越零點設置。
支持通過紅外、RS485通信接口修改時區表、時段表，并具有防止非授權人操作的安全措施。
4 通訊功能
標配1路RS485通訊接口，可選配1路微功率無線通信接口或1路GPRS移動2G通信接口。
二.技術參數
|
電壓輸入 |
額定電壓 |
3*220/380V，3*100V |
|
參比頻率 |
50Hz |
|
|
電壓線路功耗 |
≤ 2W和5VA（靜態） |
|
|
電流輸入 |
輸入電流 |
5A，100A，200A，300A，400A |
|
啟動電流 |
0.002In (1級) |
|
|
電流線路功耗 |
＜2VA |
|
|
計量精度 |
有功 |
1級 |
|
無功 |
2級 |
|
|
測量性能 |
功率 |
±1% |
|
有效值 |
±1% |
|
|
溫度 |
±3℃ |
|
|
時鐘精度 |
0.5秒/天 |
|
|
通信 |
通訊 |
RS485：1200/2400/4800/9600bps 微功率無線：470MHz GPRS：900/1800MHz |
|
通訊規約 |
DL/T645–2007或MODEBUS |
|
|
脈沖 |
脈沖常數 |
6400imp/kWh ，400imp/kWh |

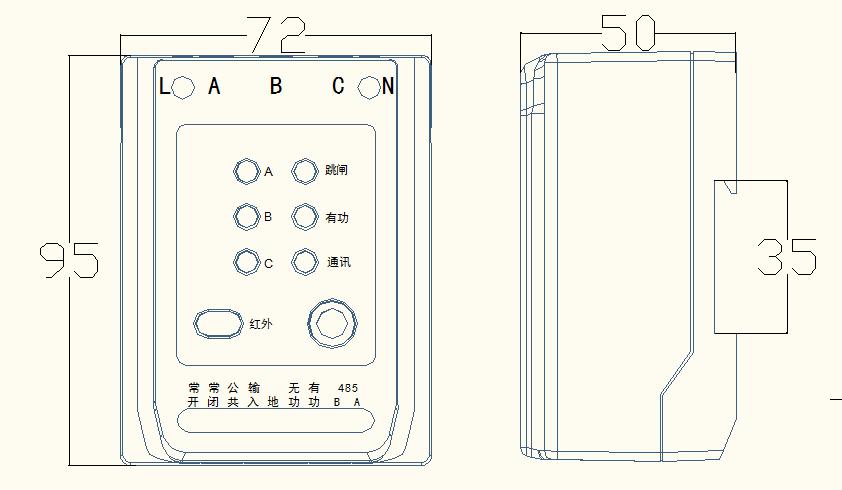

三.外形及安裝
|
A |
A相電壓失壓指示燈 |
|
B |
B相電壓失壓指示燈 |
|
C |
C相電壓失壓指示燈 |
|
跳閘 |
跳閘指示燈 |
|
有功 |
有功脈沖指示燈 |
|
通訊 |
通訊指示燈 |
|
紅外 |
紅外通訊口 |
3 接口說明
|
A |
A相電壓電流等總接口 |
|
B |
B相電壓電流等總接口 |
|
C |
C相電壓電流等總接口 |
|
L |
通C相220V電壓接口 |
|
N |
N接口 |
|
常開 |
跳閘前常開狀態接口 |
|
常閉 |
常閉狀態接口 |
|
公共 |
跳閘公共端 |
|
輸入 |
信號輸入口 |
|
地 |
有功，無功脈沖信號公共地接口 |
|
有功 |
有功脈沖信號接口 |
|
無功 |
無功脈沖信號接口（無） |
|
485 B |
485 B 信號接口 |
|
485 A |
485 A 信號接口 |
4 安裝說明

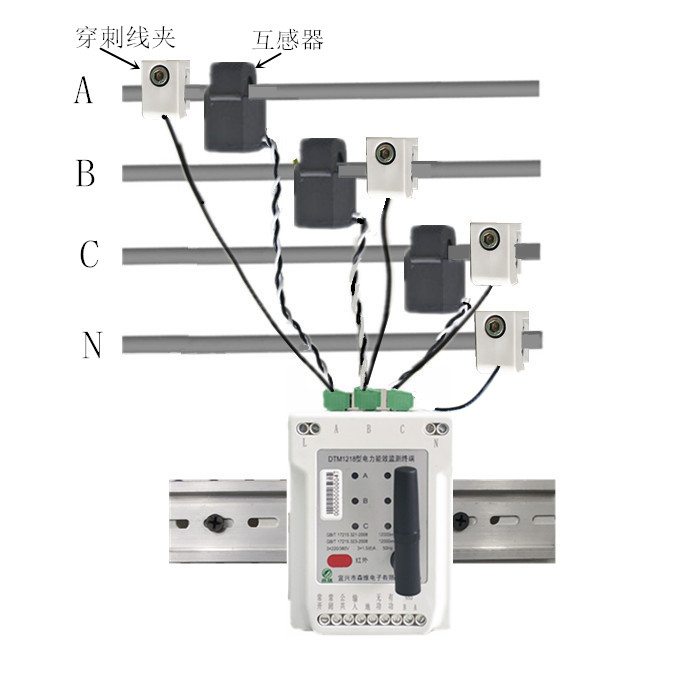

安裝接線： A、B、C三個開口式傳感器分別卡上A相、B相、C相電纜，同時A、B、C三相電壓穿刺夾穿刺三相電纜取電，三個溫度傳感器分別固定到電纜的溫度測量點，即可完成安裝
