今天介紹三相四線費控智能電能表的電壓逆相序記錄等相關功能。
當發生電壓逆相序并持續60秒后，記錄電壓逆相序事件。
電壓逆相序記錄內容
注：停電時電壓逆相序結束。
一、過流記錄功能
1) 過流判斷方法
當三相四線費控智能電能表的某相電流大于過流事件電流觸發下限NNN. N A，且持續時間滿足過流事件判定延時時間 NN 秒時，則判斷該相過流。

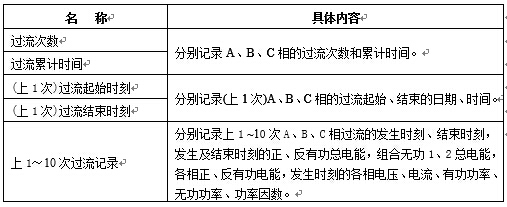

2) 過流記錄內容
注：停電時認為過流結束。
二、電流不平衡記錄功能
1)電流不平衡率計算公式
2)電流不平衡判斷方法
若某相電流的電流不平衡率大于設置的電流不平衡率限值NN.NN %，且持續時間滿足電流不平衡判定延時時間 NN 秒，則記錄電流不平衡記錄。

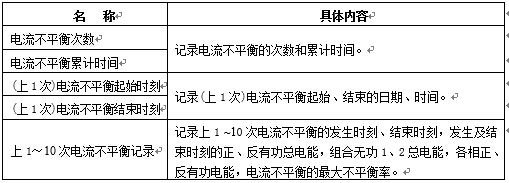

3)電流不平衡記錄內容
注：停電時認為電流不平衡結束。
三、三相四線費控智能電能表 過載記錄功能
1) 過載判斷方法
當某相的有功功率大于等于過載事件有功功率觸發下限 NN.NNNN kW，且持續時間滿足過載事件判定延時時間 NN 秒時，則判斷該相過載。

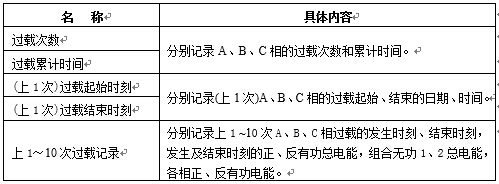

2) 過載記錄內容
注：停電時認為過載結束。
四、欠壓記錄功能
1) 欠壓判斷方法
當某相電壓低于欠壓事件電壓觸發上限NNN.N V，且持續時間滿足欠壓事件判定延時時間NN 秒時，則該相判斷為欠壓。

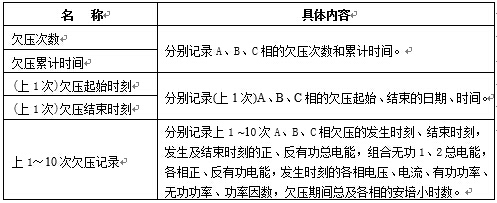

2) 欠壓記錄內容
注：停電時欠壓認為結束。
五、過壓記錄功能
1) 過壓判斷方法
當某相電壓不低于過壓事件電壓觸發下限NNN.N V，且持續時間滿足過壓事件判定延時時間NN 秒時，則該相判斷為過壓。

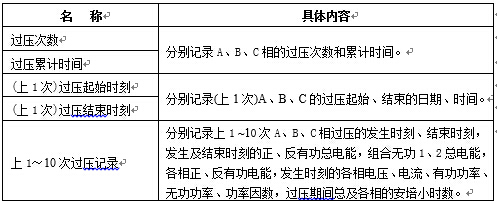

2) 過壓記錄內容
注：停電時過壓認為結束。
六、 斷流記錄功能
1) 斷流判斷方法
當某相電壓大于斷流事件電壓觸發下限NNN.N V，同時該相電流小于斷流事件電流觸發上限NN.NNNN A，且持續時間滿足斷流事件判定延時時間NN 秒時，則該相判斷為斷流。

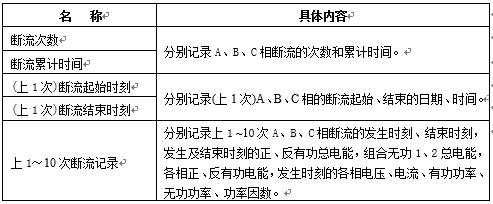

2) 斷流記錄內容
注：停電時斷流認為結束。
七、三相四線費控智能電能表總功率因數超下限記錄功能
1) 總功率因數超下限判斷方法
當總功率因數小于總功率因數超下限閥值N.NNN，且持續時間滿足總功率因數超下限判定延時時間NN 秒時，記錄總功率因數超下限事件。

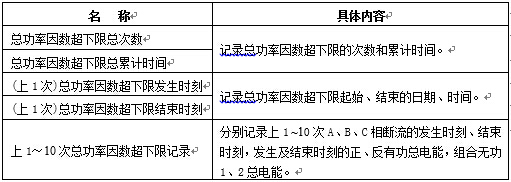

2) 總功率因數超下限記錄內容
注：停電時總功率因數超下限認為結束。
