三相四線智能電能表接線注意事項：
一、三相四線智能電能表的電流互感器的極性要接正確了。當主控制回路的導線從P1端穿向P2端時，電流互感器二次側的k1就應各自接電表的1、4、7接線端子，k2各自接3、6、9接線端子。如k1,k2全接反了的話要么不轉要么反轉，假如僅其中一個或2個接錯了，電表會少計量用電量。
二、第一次連線低壓電流互感器時，應留意其標示的變比的圈數和連接頭，岀表線應壓接線耳。
三、對于新表來說，三相四線智能電能表的接線要以接線圖標準。針對舊表要非常當心，其表蓋背面的接線圖有可能會不準確，要確實表蓋是否屬于原配，也許被別人不經意中換過。為保險起見，用數字萬用表具體精確測量一下，搞清接電流量線圈和工作電壓線圈的接線端子。一般工作電壓線圈的電阻器為700-800歐，電流量線圈的電阻器為0歐。這一步?jīng)]搞好將會造成短路故障常見故障。
四、接帶有電流互感器的三相四線智能電能表時，應將電表上的三個工作電壓線圈連接片取出來，如果不取出來將導致短路故障。
五、低壓電表岀表線選用額定電流為500V的絕緣層銅芯導線，導線的電纜載流量與負載相符合，導線橫截面不少于2.5立方毫米。
六、塑膠絕緣層導線的鋪設，應選用線碼、塑膠槽板或塑料軟管鋪設。

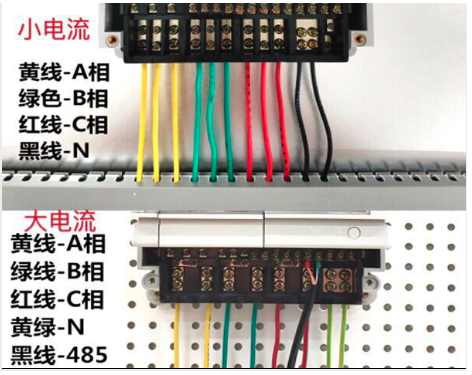

七、三相三線和三相四線智能電能表岀表線的相序運用黃、綠、紅色導線標示相序或黃、綠、紅色涂在導線內以各自相序，若中性點為灰黑色則不涂色。
