您了解家用單相電能表怎樣接線嗎？單相電能表是用于測量一般民用型家庭電路中的耗電量的其中一種設備，家庭電路用于給各種各樣電器產品供電系統。單相電能表具備耗能低、可信性高特性。接下來就一起了解一下家庭裝單相電能表的接線方式 。

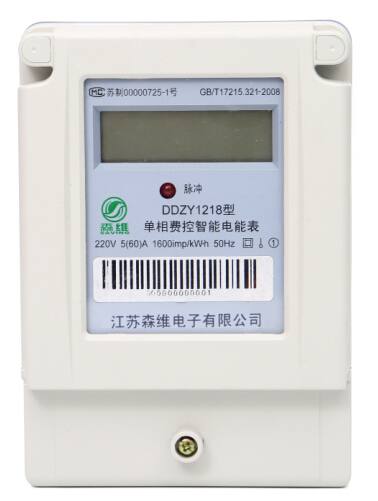

單相電能表由接線端子、電流線圈、計數器、電壓線圈等組成，單相電能表現有五個接線端子，在其中有兩個端子在表的內部用連接片短接，因此，單相電度表的外置端子僅有4個，即1、2、3、4號端子。因為電表的型號規格不一樣，各種類的電度表在鉛密封內都是有4個端子的接線圖。

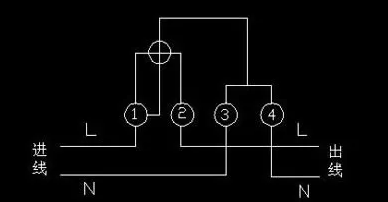

單相電能表接線圖：
假如負荷的輸出功率在電能表容許的范疇內，即穿過電能表電流線圈的電流不會造成線圈損壞，那麼就選用立即連接法。
單相電能表現有四個接線端子，從左至右按1、2、3、4序號。接線一般有二種一般是1和3接進線，2和4接出線；還有一種是1和2接進線，3和4接出線。不管哪種接線方法，火線務必連接電能表的電流線圈的端子。因為一些電能表的接線獨特，實際的接線方式 必須參考接線端子后蓋板上的接線圖去接。
