一、產品概述
本產品是我公司針對新能源汽車充電樁、太陽能供電、電信基站和樓宇自動化等應用場合設計，產品符合GB/T15284-2002《多費率電能表- 特殊要求》、GB/T 33708-2017《靜止式直流電能表》和JJG842-1993《直流電能表檢定規程》等技術規范，可選擇 DL/T645-2007《多功能電能表通信協議》和 YDT1363.3-2005《通信局(站 )電源、空調及環境集中監控管理系統第3部分：前端智能設備協議》。
本電能表是新一代微型智能直流電能表，采用標準DIN35mm導軌式安裝，結構模塊化設計 ，具有體積小 ，易安裝，易組網等優點。
二、工作原理

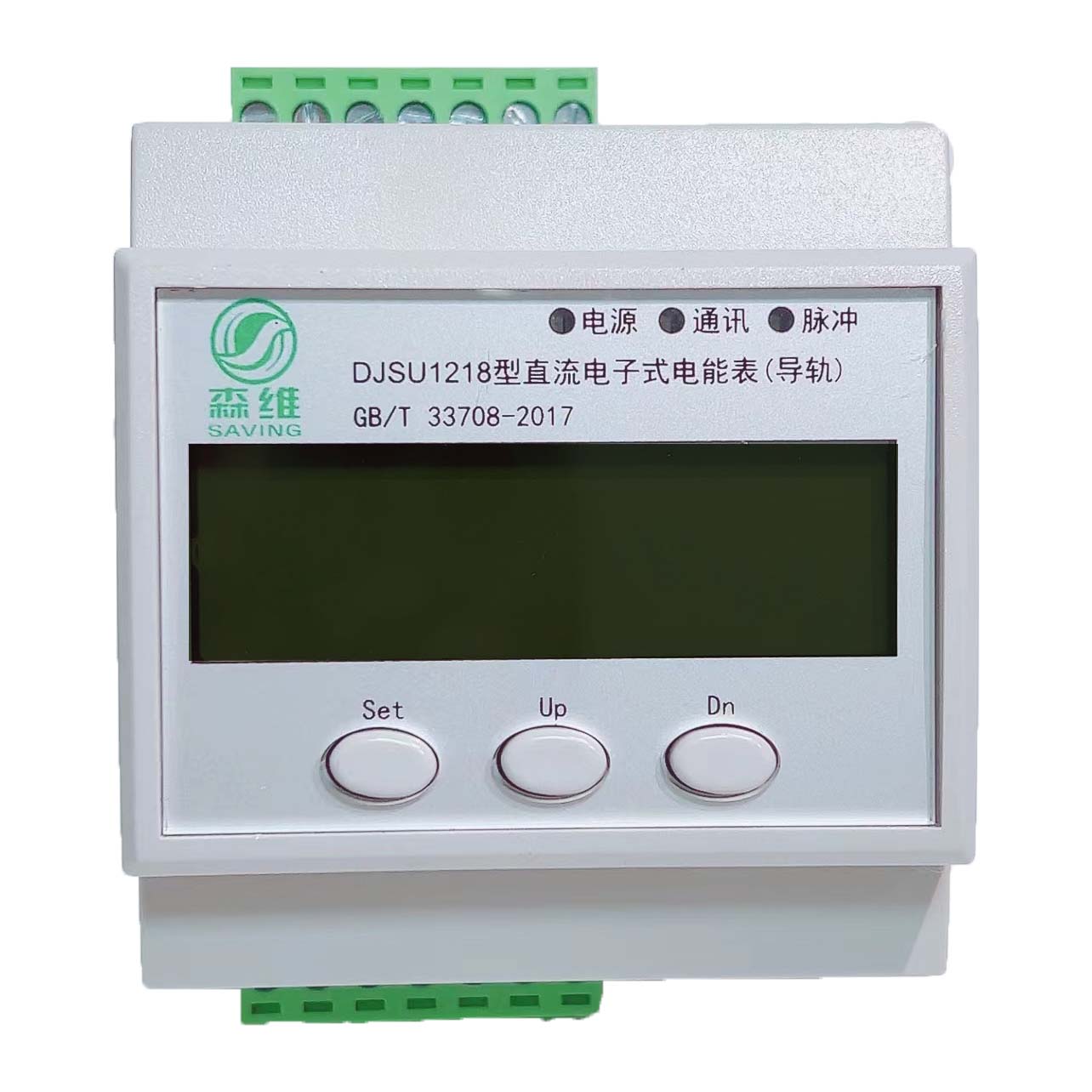

DJSU1218型直流電子式電能表（導軌），包括微控制器模塊、電壓采樣模塊、電流采樣模塊、485通訊單元、LCD 液晶顯示模塊以及工作電源模塊。電壓采樣模塊通過高精度、低溫漂分壓電阻采集電壓信號；電流采樣模塊通過錳銅分流器采集電流信號；采集到的信號在微處理器內經過一系列的數字處理后，轉換成與功率成正比的脈沖信號進行分時累加，得到總電量和各費率電量。 RS485 通信模塊可實現遠程數據交互，上傳如電參量、事件、凍結、時間等電能表內參數。
DJSU1218型直流電子式電能表（導軌），集眾多功能于一體，具 有電能量計量、信息存儲及處理、實時監測、自動控制和信息交互等功能。
三、技術參數
|
項 目 |
技 術 要 求 |
||
|
計量準確度等級 |
1.0 級 |
||
|
工作電源電壓 |
220VAC 或 9-72 VDC |
||
|
電源工作范圍 |
220VAC± 20%/ 9-72VDC |
||
|
測量 |
電壓 直入式 |
測量范圍 |
0~1000 VDC |
|
精度 |
RMS 1% |
||
|
電流 分流器 |
測量范圍 |
75A： 75mV~750A ： 75mV |
|
|
精度 |
RMS 1 % |
||
|
功率 |
精度 |
RMS 1% |
|
|
分辨率 |
0.001kW |
||
|
通信 |
通訊接口 |
1 路 RS485 接口 |
|
|
通訊規約 |
DL/T 645-2007 |
||
|
通訊速率 |
2400bps ~9600b 默認 2400bps |
||
|
時鐘 |
時鐘誤差 |
0.5 s/d |
|
|
電氣 性能 |
絕緣性能 |
交流電壓 |
線路對 RS485： 2kV |
|
脈沖電壓 |
線路對 RS485：4kV |
||
|
電磁兼容 |
瞬變脈沖群 |
共模±2kV |
|
|
浪涌抗擾度 |
共模 4.0kV, 差模 2.0kV |
||
|
靜電抗擾度 |
接觸放電 8 kV ，空氣放電 15kV |
||
|
整機功耗 |
≤ 1W |
||
|
使用 環境 |
工作溫度 |
-25℃ ~ +60℃ |
|
|
極限工作溫度 |
-40℃ ~ +70℃ |
||
